LZTi

Hocheffiziente Luft-Wasser-Wärmepumpe mit E.V.I. DC Inverter Verdichter

Haupteigenschaften der LZTi Luft-Wasser-Wärmepumpe

Die hocheffiziente LZTi Wärmepumpe wurde speziell für den Gebrauch in Verbindung mit einer Fußbodenheizung entwickelt. Sie ist für alle Anwendungen geeignet, in denen maximale Effizienz und Heizleistung benötigt wird. Sie ist in der Lage, über das Heizen hinaus bis zu 65°C heißes Trinkwasser zu produzieren und das auch im Winter bei Außentemperaturen bis zu -20°C.

Die LZTi Wärmepumpe ist als 2-Leiter-Version mit externem 3-Wege-Ventil erhältlich. Dadurch kann zusätzlich Trinkwasser erwärmt werden. Einen weiteren Vorteil bietet die ebenfalls erhältliche SW6-Version. Durch den Einsatz der 4-Leiter-Technologie und somit der Trennung der Kreisläufe, ist es möglich, Trinkwasser zu erwärmen, egal ob die Wärmepumpe sich gerade im Heiz- oder Kühlbetrieb befindet.

Alle Modelle werden im Standard reversibel ausgeliefert, sind also auch für den Kühlbetrieb einsetzbar.

Features

Heizleistung: 7,7 bis 19,0 kW
Kühlleistung: 7,1 bis 16,0 kW

  • mit DC-Inverter-Verdichter
  • mit HP-Verdichter
  • mit E.V.I. Technologie
  • hocheffizient
  • für Fußbodenheizungen besonders geeignet

Versionen

RVreversibel: heizen oder kühlen möglich
P2S2-Leiter-System mit externem 3-Wege-Ventil: heizen oder kühlen mit Trinkwassererwärmung
SW64-Leiter-System: heizen oder kühlen mit gleichzeitiger Trinkwassererwärmung

Standard

  • Hauptschalter
  • automatischer Verdichterschalter
  • Strömungswächter
  • Schmutzfänger Nutzerseite
  • Druckregelung Verdampfer/Verflüssiger
  • Außentemperatursensor zur Sollwertkompensation
  • Software
  • Eingang für externe Ein-/Ausschaltung
  • Eingang für Sommer-/Winterschaltung
  • Geräuschreduzierung
  • Kondensatwanne mit Frostschutzheizung
  • elektronisches Expansionsventil
  • elektronischer Sanftanlauf
  • Nutzung Regelung als Fernbedienung
  • hocheffiziente Lüfter
  • Y-Schmutzfänger wasserseitig

Upgrades

  • Hydraulik Kit mit Inverter Pumpe
  • Gummischwingungsdämpfer
  • Frostschutz Kit 2-Leiter- und 4-Leitersystem
  • serielle Schnittstellenkarte
  • hocheffiziente E.C.-Lüftermotoren
  • E.C.-Lüftermotoren mit höherem statischem Druck

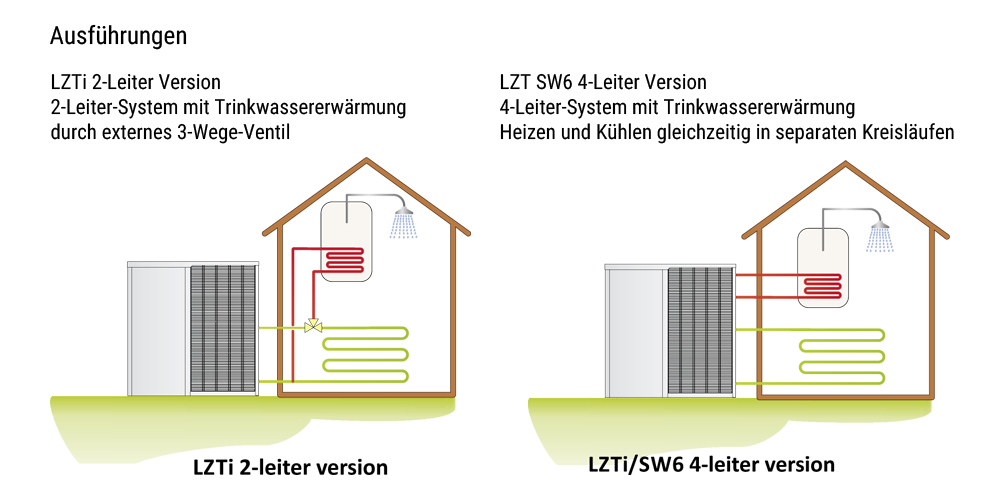

Ausführungen der LZTi Luft-Wasser-Wärmepumpe

LZTi 2-Leiter Version

Diese Version kann zusätzlich zur Produktion von warmem Wasser zum Heizen oder kaltes Wasser zum Kühlen auch das Brauchwasser (TW) aufheizen. Drei Temperaturen (Heizen und TW) / (Kühlen und TW) sind möglich. Der Regler schaltet die externen 3-Wege- Ventile um. Priorität hat immer das Trinkwasser auch wenn sich die Anlage im Kühlbetrieb befindet, der Kältekreislauf wird beim Kühlbetrieb automatisch umgeschaltet.

LZTi SW6 4-Leiter Version

Das 4-Leiter-System kann warmes Wasser zum Heizen, kaltes Wasser zum Kühlen und heißes Wasser für die Brauchwassererwärmung (TW) mit einem zweiten Plattenwärmetauscher durchführen. Wenn gekühlt wird, kann gleichzeitig das TW durch Wärmerückgewinnung aufgeheizt werden. Das warme oder kalte Wasser hat einen eigenen Kreislauf und TW hat einen separaten Kreislauf. Im Heizbetrieb hat TW immer Vorrang.

Beschreibung der LZTi Luft-Wasser-Wärmepumpe

Gehäuse

Alle LZTi-Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, elektronisches Expansionsventil, 4-Wege-Umschalt-Ventil, Rückschlagventil, Flüssigkeitssammler, Schrader-Ventile für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften). Die Anlagen sind mit einem Economizer Edelstahlwärmetauscher AISI316 und einem zusätzlichen Expansionsventil für die Kaltdampfeinspritzung ausgestattet.

Verdichter

Die Scroll-Verdichter sind spezielle High Performance Scrolltypen mit variabler Geschwindigkeit durch die modulierbaren DC Inverter, die speziell mit einer sehr hohen Effizienz für Kältekreisläufe mit sehr niedrigen Umgebungstemperaturen arbeiten. Die Anlagen sind mit Economiser und Kaltdampfeinspritzsystem ausgestattet, eine vielseitige Methode, die Systemkapazität und die Leistungsfähigkeit zu verbessern. Zusätzlich verfügen die Verdichter über einen innovativen bürstenlosen DC Inverter Motor mit hohem Wirkungsgrad. Die Verdichter sind mit Kurbelwannenheizung, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Quellwärmetauscher

Der Quellwärmetauscher besteht aus einem Register mit Kupferrohren und Aluminiumrippen. Die Dimension der Kupferrohre sind 3/8“ mit Aluminiumblättern mit 0,1 mm Wandstärke. Die Aluminiumblätter sind mechanisch mit den Kupferrohren verbunden und verbessern damit den Wärmeaustausch-Faktor. Diese Geometrie des Quell- Wärmetauschers garantiert luftseitig einen niedrigen Druckverlust bei geringen Ventilatordrehzahlen (Verringerung der Geräuschbildung – Low Noise).

Nutzerwärmetauscher

Die schweißgelöteten Platten des Nutzerwärmetauschers sind aus Edelstahl AISI 316. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Nutzerwärmetauscher ist werksseitig mit einer geschäumt-zellgeschlossenen Isolierung versehen, die mit einer Frostschutzheizung ausgerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

Ventilatoren

Die Ventilatoren sind Axialläufer mit tragflächengeformten Aluminiumrotorblättern. Sie sind statisch und dynamisch gewuchtet und mit einem Unfallschutzgitter nach EN 60335 ausgerüstet. Die Ventilatoren sind schwingungsgedämpft mit Gummischwingungsdämpfer mit dem Gehäuse montiert. Die Ventilatoren sind mit 8-Polmotoren (600 min-1) installiert. Alle Geräte sind im Standard mit einer Verdampfer/ Verflüssiger Regelung über Drucktransmitter und Inverter Ventilatoren ausgestattet. Die direktangetriebenen Motoren sind mit einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Schutzart des Motors ist IP 54.

Mikroprozessor

Die Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Der Mikroprozessor regelt ebenfalls die automatische Abtauung (Winterbetrieb/Heizbetrieb bei niedrigen Außentemperaturen), sowie Sommer/Winter Change Over. Die Kontrolle ist auch im Stande das Programm der Legionellenschaltung zu aktivieren, Integration mit anderen thermischen Quellen (elektrische Heizgeräte), Solarkollektoren usw., Kontrolle und Management von modulierenden Ventilen und der Brauchwasserladepumpe zu schalten. Auf Nachfrage kann jeder Mikroprozessor mit einem Gebäudemanagementsystem verbunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE EN60204 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Die Schutzart der Schalttafel ist IP55. Alle Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Einrichtungen ausgestattet: Temperaturfühler am Wassereintritt zur Regelung der Wassertemperatur, Frostschutzfühler auf der Wasseraustrittseite, Warmwasser Vor- und Rücklauftemperaturfühler (nur SW6-Version), manuell resetbarer Hochdruckschalter im Kältemittelkreislauf, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Thermischer Überlastschutz für Kompressor und Ventilator, Strömungswächter.

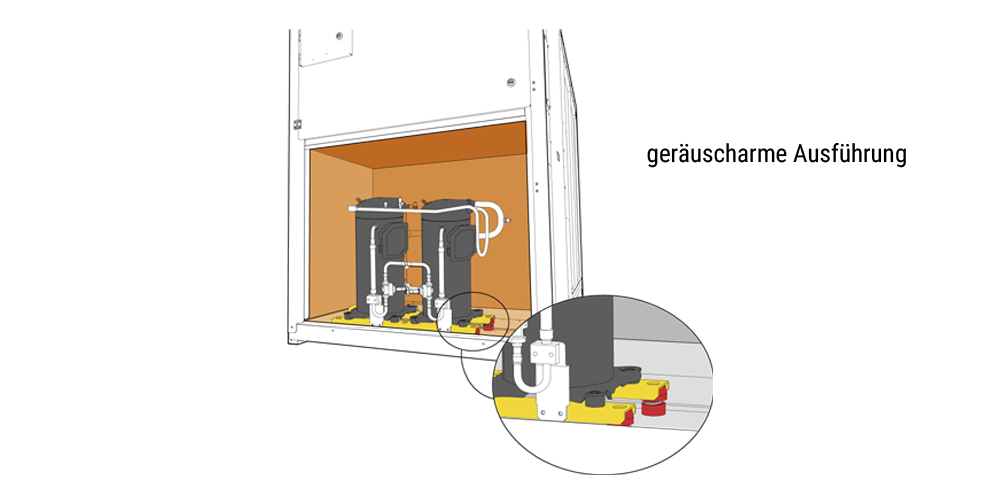

Geräuschreduzierung

Die Wärmepumpen sind serienmäßig mit der neuesten “Schweberahmen” Technologie ausgestattet. Diese Technologie trennt vollständig die Verdichter von dem Hauptgehäuse, damit die Vibrationen und die Geräusche der Verdichter, nahezu beseitigt werden. Die Geräuschreduzierung besteht aus einem speziellen Antivibrations- und einem akustischen Dämpfungssystem. Die Verdichter sind außerdem mit Schallschutzhauben zur Reduzierung der Geräusche ausgestattet. Die Grundplatte von dem „schwimmenden Rahmen“ ist vom Tragrahmen des Gehäuses durch Weichstahlfedern zusätzlich getrennt. Innerhalb des „Schweberahmens“ sind die Verdichter zusätzlich mit gummielastischen Füßen auf der schwimmenden Grundplatte montiert. Das schwimmende Gehäuse ist aus verzinkten Stahlsandwichpaneelen hergestellt. Die Paneele sind mit Mikro perforierter Innenhaut und einem 50 mm dicken Schallschutz, mit hoher Dichte (40 kg / m3) bestehend aus Mineralwolle, von Innen isoliert. Der gesamte „Schweberahmen“ dient als Antivibrationsschutz und als zusätzliche Schalldämmung. Die Kältemittelleitungen der Verdichter von und zum Kältekreislauf sind mit flexiblen Leitungen, sogenannten „Anakondas“ verbunden. Ebenfalls werden die hydraulischen Anschlüsse zum Plattenwärmetauscher auch mit flexiblen Leitungen angeschlossen. Die Kombination dieser oben genannten Systeme führt zu einer Gesamtlärmreduzierung im Bereich von 10-12 dB (A).
