GHE

Wohnraumlüftung mit 90 % Wärmerückgewinnung und Luftentfeuchtung

Haupteigenschaften der kontrollierten Wohnraumlüftung mit Luftentfeuchter und Wärmerückgewinnung GHE

Die Luftentfeuchter der GHE-Serie verbinden mehrere Funktionen mit Hilfe integrierter Sensoren und moderner elektronischer Regelungstechnik. Sie wurden speziell für den Einsatz in Verbindung mit Kühldeckensystemen entwickelt.

Die GHE-Serie verfügt über die Funktion einer Wärmerückgewinnung. Ihr Wirkungsgrad liegt im Winterbetrieb bei über 90%. Ein hocheffizienter Kreuzstromwärmetauscher ist Teil des Luftentfeuchters.

Bei der Entwicklung wurde insbesondere auf hohe Leistung auch bei geringen Strömungsgeschwindigkeiten geachtet.  Bei herkömmlichen Klimageräten sind diese meist zu hoch und wirken gerade im Wohnbereich sehr störend.

Features

Entfeuchtungsleistung:
30,1 bis 61,8 Liter pro 24 Stunden

Wirkungsgrad Wärmerückgewinnung:
Winter: 90 %

Sommer: 70 %

Volumenstrom:
80 bis 500 m³/h

  • Hochleistungsgerät
  • für Zwischendeckenmontage

Versionen

FCFreie Kühlung (nur Baugröße 26): verhindert unnötiges Einschalten des Verdichters und ermöglicht exzellentes Raumklima bei hoher Energieeffizienz. Die Freikühloption ist auch für die Verwendung in der Übergangszeit einzusetzen, wenn weder Heizung oder Kühlung aktiv sind.

Standard

  • Mikroprozessor-Steuerung
  • Durchflussmesser
  • modulierendes 3-Wege-Ventil
  • Zu- und Abluftventilatoren mit EC-Motor
  • G4 Luftfilter
  • Einstellpotentiometer
  • hocheffiziente Wärmerückgewinnung

Upgrades

  • externe Fernbedienung
  • thermisch-mechanischer Raumhygrostat
  • elektronischer Feuchte- und Temperaturfühler
  • serielle Schnittstellenkarte

Betriebsmodi der kontrollierten Wohnraumlüftung mit Luftentfeuchter und Wärmerückgewinnung GHE

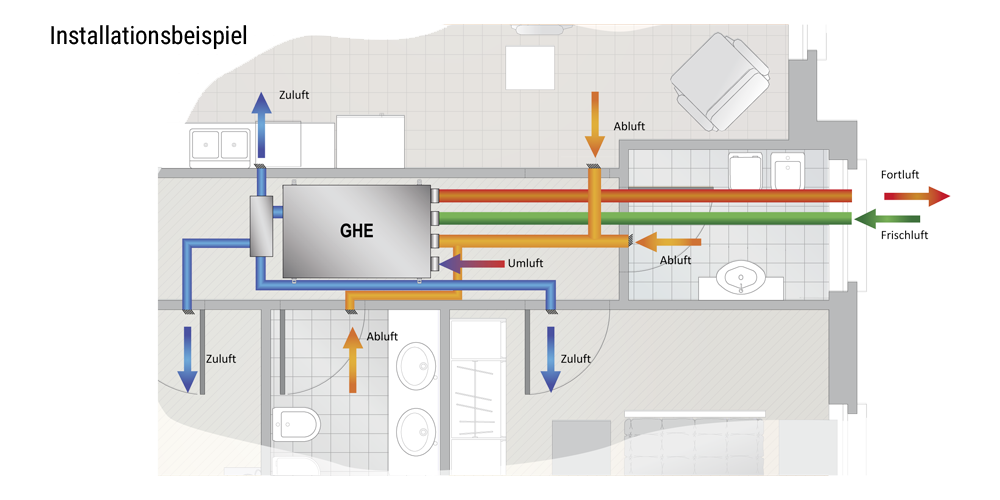

Generelles Funktionsprinzip

Der Kreuzstromwärmetauscher mit hohem Wirkungsgrad wurde entwickelt, um eine Wärmerückgewinnung von bis zu 90% bei einer Außenlufttemperatur -5°C und einer Raumtemperatur von 20°C zu gewährleisten. Die verbrauchte Raumluft wird durch den Ventilator (11) als Fortluft ausgeblasen, während die Frischluft durch den Ventilator (7) angesaugt wird. Das richtige Gleichgewicht der Luftströmungen wird von der Klappe (13) geregelt, damit der Ausgleich der Rückgewinnung im Sommer ebenfalls gewährleistet wird.

GHE-Geräte der Baugröße 26 (GHE 26) erreichen eine Durchflussrate der Außenluft von 80 bis 130 m³/h (GHE 51: 140 bis 260 m³/h), um eine ausreichende Versorgung der Luftwechselrate in den Raum mit einem variablen Volumen von 260 m³ zu gewährleisten (0,5-facher Luftwechsel/h) bis 460 m³ (0,3-facher Luftwechsel/h). Das steht in Übereinstimmung mit den regionalen und nationalen Vorschriften.

Der Luftdurchsatz kann im Winterbetrieb beim GHE 26 zwischen 80 bis 130 m³/h (140 bis 260 m³/h für das Modell GHE 51) variieren. Im Sommerbetrieb erreicht der GHE 26 eine fixe Luftleistung von 260 m³/h (GHE 51: 500 m³/h).

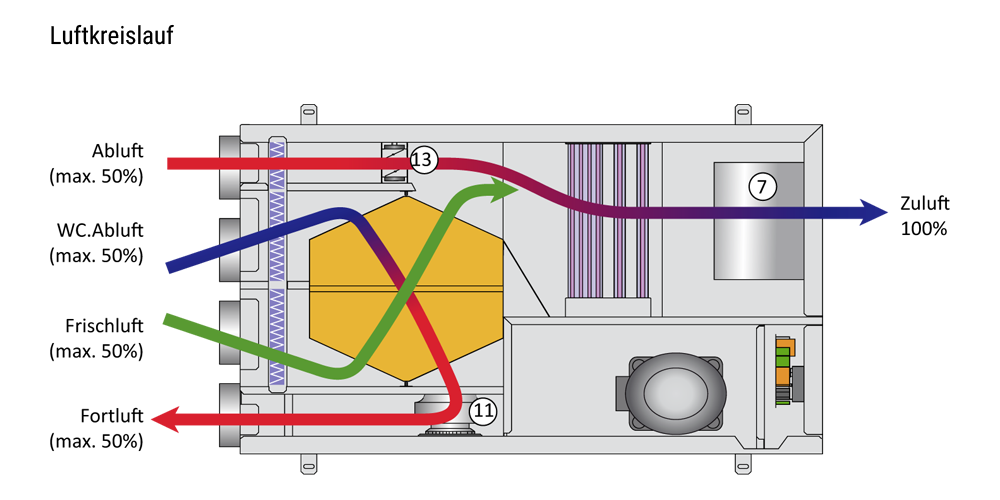

Sommerbetrieb

Die verbrauchte Luft wird durch den hocheffizienten Kreuzstromwärmetauscher nach außen abgeführt. Gleichzeitig wird der Zuluftstrom erhöht, um den Betrieb des Kühlkreislaufs zu ermöglichen. Für diesen Zweck wird die Jalousieklappe geöffnet und der Zuluftventilator wird auf die maximale Leistung hochgefahren. Der GHE arbeitet nun mit Außenluft und einem Teil Umluft.

Wählbare Funktionen während des Sommerbetriebs:

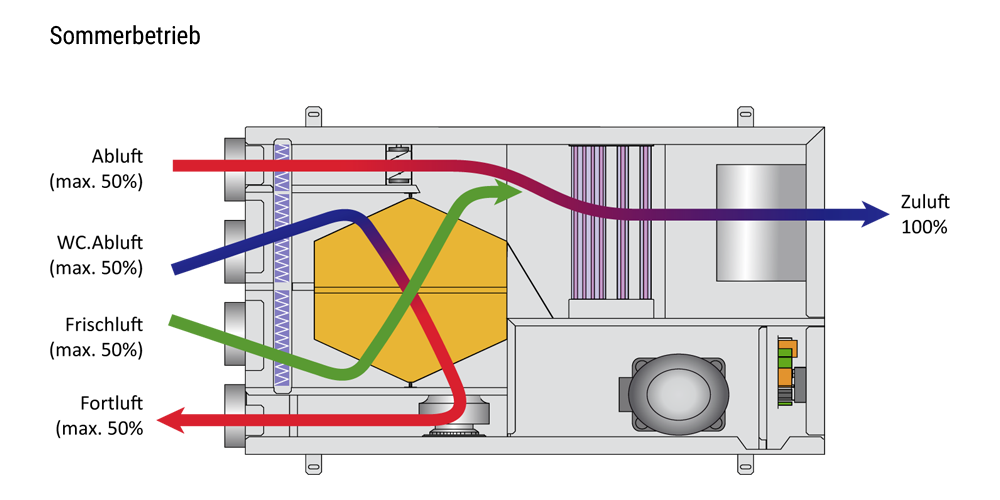

a) Lufterneuerung und Luftentfeuchtung
Die Luft passiert den Verflüssiger, welcher die eine Hälfte der Kondensationsleistung (Entfeuchtung) übernimmt. Die andere Hälfte der Luft wird über den Plattenwärmetauscher geleitet. Das Ergebnis ist trockene und thermisch neutrale Luft.

b) Lufterneuerung und Luftentfeuchtung mit Kühlung
Die Luft wird komplett über den Plattenwärmetauscher
geleitet, sie gleichzeitig kühlt und entfeuchtet. Das Ergebnis ist trockene und gekühlte Luft.

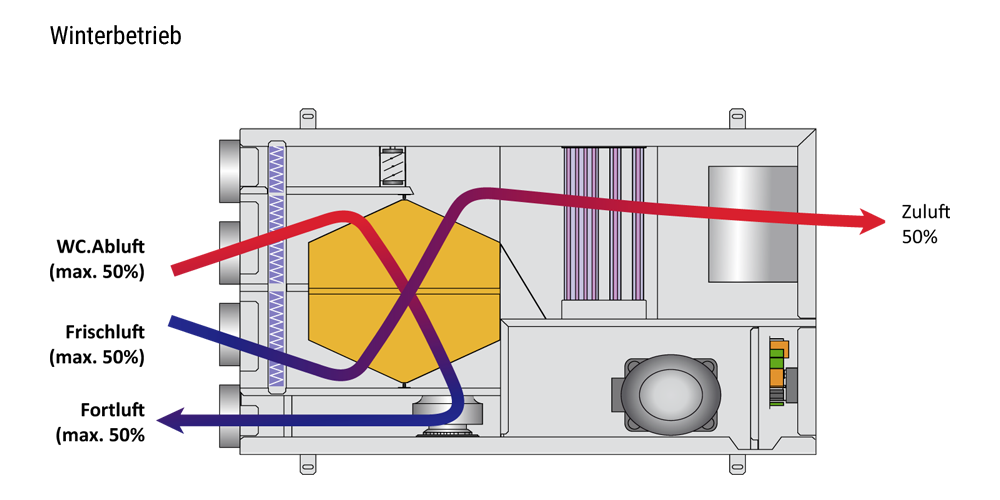

Winterbetrieb und Übergangszeiten

Im Winterbetrieb erneuert der GHE die Raumluft, indem die verbrauchte Luft durch den hocheffizienten Kreuzstromwärmetauscher nach außen abgeführt wird. Der Luftstrom wird um den erforderlichen Wert reduziert. Die Jalousieklappe ist geschlossen. Der GHE arbeitet komplett mit  Frischluft.

Wählbare Funktionen während des Winterbetriebs und in den Übergangszeiten:

a) Erneuerung mit erwärmter Luft
Der Verdichter wird abgeschalten. Der Wasserwärmetauscher wird mit warmem Wasser des Heizsystems versorgt. Aufgrund der hohen Effizienz des Kreuzstromwärmetauschers, ist der GHE in der Lage selbst bei einer Außenlufttemperatur von -5°C  auch ohne Verwendung von warmem Wasser aus dem Heizsystem, eine Zulufttemperatur von 17°C zu erzeugen. Der GHE verhält sich dann wie ein gewöhnliches Wärmerückgewinnungsgerät.

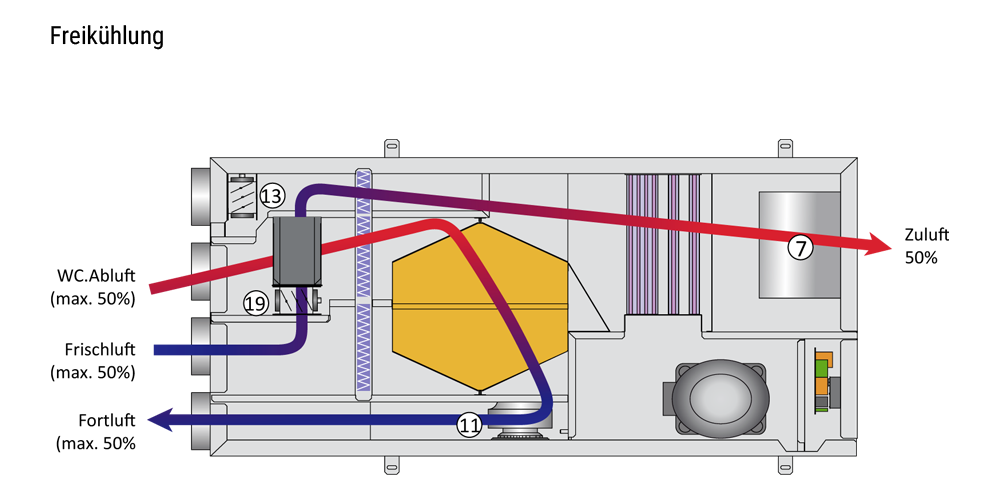

Frischluftzufuhr mit Freikühlung (Version FC)

Der Verdichter ist ausgeschaltet. Das Wasserregister ist deaktiviert (3-Wege-Ventil geschlossen). Die Umluftklappe (13) wird geschlossen, die Bypassklappe der Wärmerückgewinnung (19) geöffnet. Die verbrauchte Abluft wird vom Ventilator (11) nach außen abgeführt. Währenddessen wird Außenluft (Frischluft) durch den Ventilator (7) angesaugt, über die Bypassklappe an der Wärmerückgewinnung vorbeigeführt und ohne Veränderung des Luftzustandes (Temperatur und Feuchte) den Räumen zugeführt. Während des Freikühlbetriebes sind Zu- und Abluftmenge identisch.

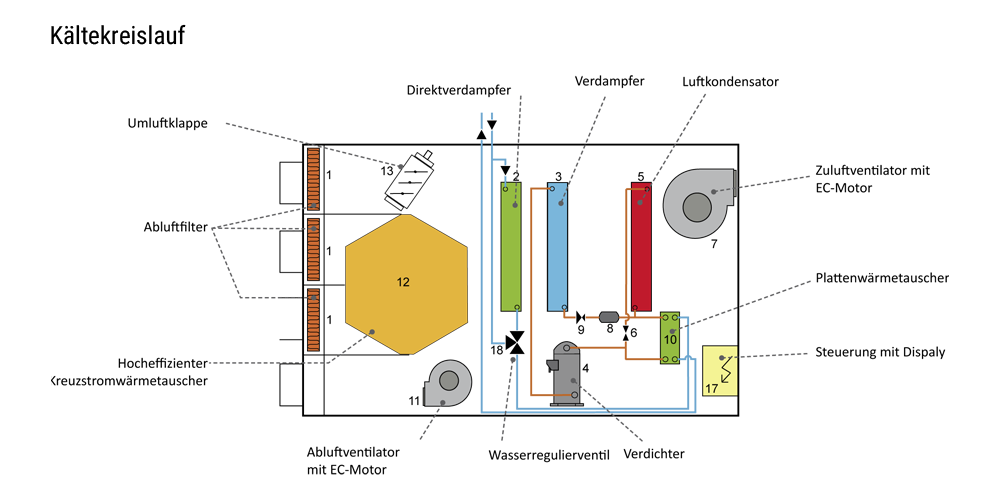

Entfeuchtungsfunktion

Der Ventilator saugt die feuchte Luft aus der Umgebungsluft durch den Lüfter (7) an und leitet sie durch den Filter (1) und den Kreuzstromwärmetauscher (12) vor den Vorkühlwärmetauscher (2), wo sie auf Sättigungstemperatur abgekühlt wird. Anschließend wird die Luft durch den Verdampfer (3) geleitet, wo sie gekühlt und entfeuchtet wird. Die Luft strömt nun durch den Verflüssiger (5), wo sie mit einer konstanten Luftfeuchtigkeit nacherhitzt oder gekühlt wird. Wenn das Magnetventil (6) öffnet, wird die Luft in den erforderlichen Zustand versetzt.

Entfeuchtung mit neutraler Luft:
Das Kühlsystem arbeitet teils mit Wasser durch den Plattenwärmetauscher (10) und teils mit dem Luftverflüssiger (5), wo die Luft nacherhitzt bei einer konstanten Luftfeuchtigkeit erhitzt wird. Dadurch wird die Luft wieder mit derselben Ansaugtemperatur in den Raum eingeblasen.

Entfeuchtung im Kühlmodus:
Im Kühlmodus wird die Kondensation ausschließlich mit dem wassergekühlten Plattenwärmetauscher (10) durchgeführt. Der Luftverflüssiger (5) wird durch das Magnetventil (6) abgeschaltet und die Zuluft wird nach dem Verdampfer (3) dem Raum kühl und trocken wieder zugeführt.

Beschreibung der kontrollierten Wohnraumlüftung mit Luftentfeuchter und Wärmerückgewinnung GHE

Gehäuse

Alle Gehäuse der GHE Baureihe sind aus einem dicken feuerverzinktem Feinblech, um eine gute Korrosionsbeständigkeit sicherzustellen. Der Rahmen ist selbsttragend mit abnehmbaren Paneelen. Die Tropfwanne ist Standard in allen Luftentfeuchtern.

Kältekreislauf

Die im Kältemittelkreislauf eingesetzten Komponenten stammen ausschließlich von international etablierten Markenherstellern und gemäß ISO 97/23 der Schweißvorgänge betreffend. Das Kältemittel für das Model GEHE 26 ist R134A und beim Model GEHE 51 wir R407C verwendet.

Verdichter

Der Verdichter für Modell 26 ist vollhermetisch und für Modell 51 ein Rollkolben ausgerüstet und mit thermischem Überlastschutz durch ein Klixon in der Motorwicklung eingebettet. Er ist auf Gummischwingungsdämpfer montiert, um die Geräusche zu reduzieren.

Verflüssiger und Verdampfer

Die Verflüssiger und Verdampfer sind aus Kupferrohren und Aluminium- Lamellen. Der Durchmesser der Kupferleitungen ist 3 / 8 “und die Dicke der Aluminium-Lamellen beträgt 0,1 mm. Die Kupferrohre sind mechanisch in die Aluminium-Lamellen eingepresst, um den Wärmeaustauscher Faktor zu verbessern. Die Geometrie dieser Verflüssiger garantiert einen niedrigen luftseitigen Widerstand und somit einen geringen Druckverlust. Die Verwendung von niedrig drehenden Ventilatoren, tragen zur geringen Geräuschentwicklung bei. Alle Einheiten haben eine Edelstahl-Tropfwanne. Serienmäßig verfügt jeder Verdampfer einen Temperaturfühler, welcher den automatischen Abtauprozess steuert.

Ventilatoren

Der Zuluftventilator ist ein Zentrifugaltyp, zweiseitig ansaugend mit nach vorne gekrümmten Schaufeln und mit EC-Motor direkt angeschlossen. Der Abluftventilator ist Einbauventilator mit rückwärts gekrümmten Schaufeln und mit EC-Motor direkt angeschlossen.

Luftfilter

Der Luftfilter ist im Lieferumfang enthalten. Die Filterklasse ist G5, (EN779:2002) dabei handelt es sich um einen austauschbaren Filter der nach Gebrauch entsorgt werden muss.

Wärmerückgewinnung

Sechseckiger Kreuzstromwärmetauscher mit PVC-Platten und einem hohen Wirkungsgrad (90%).

Regulierschalter (Adjustment Micro Switches)

Mit ihnen wird die Kalibrierung der Ventilatoren wird in Abhängigkeit vom Druckverlust der Luftkanäle angepasst.

Mikroprozessor

Alle GHE Geräte sind mit einer fortschrittlichen Software für die komplette Steuerung der hydraulischen Seite und der Luftverteilungssysteme ausgestattet.

Die Software regelt

  • die Einstellung der Betriebsart in Verbindung mit einem Fühler je nach Temperatur und Luftfeuchtigkeit.
  • die Aktivierung der Luftentfeuchtung aufgrund der voreingestellten Bedingungen der tatsächlichen Luftfeuchtigkeit.
  • die sinnvolle Aktivierung von Sommer oder Winterbetrieb, anhand der eingestellten Sollwerte für Sommer oder Winter.
  • das Einstellen der Zulufttemperatur durch Sollwert, gemessen am Fühler (Standard).
  • Regelventil für den richtigen Nennwasserdurchfluss des Wärmetauschers.
  • Lüftungseinstellung durch den eingebauten Timer in dem Mikroprozessor (Option).
  • die Einstellung der Jalousieklappe verändern.
  • die automatische Alarmanzeige.
  • die Überwachung und BMS-Verbindung über die serielle Schnittstellenkarte RS 485 (Option) in Verbindung mit dem XWEB Modul (Option).
  • die Anzeige für Filterverschmutzung (Option).
  • die automatische Abtaufunktion.
  • die Sommer / Winter Umschaltung.
