LDA

Luftgekühlter Kaltwassersatz

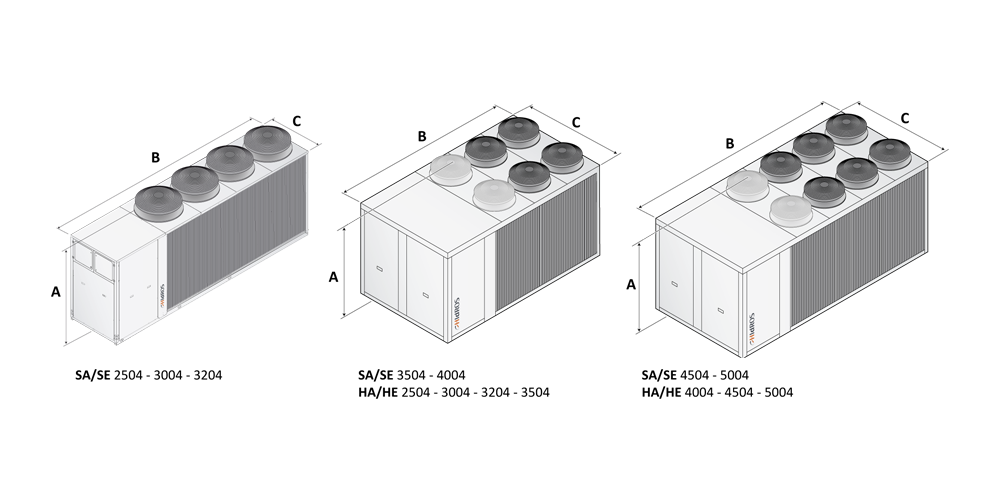

Haupteigenschaften der LDA luftgekühlten Kaltwassersätze

Die luftgekühlten LDA Kaltwassersätze wurden für mittlere und große Gewerbegebäude und Wohnanlagen entwickelt. Die Geräte können Kühlwassertemperaturen von 7 °C erzeugen. Ideal für Betrieb in Kombination mit Gebläsekonvektoren oder Lüftungsanlagen.

Die luftgekühlten LDA Kaltwassersätze besitzen eine hohe Leistungsfähigkeit. Besonders im Teillastbetrieb sorgt der Einsatz von Tandem-Verdichtern für diese Eigenschaft. Darüber hinaus zeichnen sich die Geräte durch einen leisen Betrieb in jeder Anwendung aus. Die Vielseitigkeit, eine große Auswahl an Ausführungen und eine breite Palette an Zubehör machen die Baureihe ideal für den Einsatz.

Features

Kühlleistung: 18,5 bis 435,5 kW

  • hocheffizient
  • vielseitig einsetzbar
  • viele Ausführungen erhältlich
  • leiser Betrieb

Versionen

COnur kühlen
SAStandard-Effizienz-Ausführung mit AC-Ventilatoren
SEStandard-Effizienz-Ausführung mit EC-Ventilatoren
HAHoch-Effizienz-Ausführung mit AC-Ventilatoren
HEHoch-Effizienz-Ausführung mit EC-Ventilatoren
LSleise Ausführung
XLextra leise Ausführung
BTnur kühlen für niedrige Austrittstemperaturen
CNVerflüssigereinheit
FCVersion mit Freikühlung

Standard

  • Strömungswächter

Upgrades

  • Schmutzfänger Nutzerseite
  • Verflüssiger-Druckregelung über Druck- und Drehzahlregelung
  • Frostschutzkit für 2-Leiter-Anlagen
  • elektronischer Sanftanlauf
  • serielle Schnittstellenkarte
  • Gummischwingungsdämpfer
  • externe Fernbedienung
  • elektronisches Einspritzventil
  • Kaskadenregelung
  • Hydraulik-Kit

Ausführungen der LDA luftgekühlten Kaltwassersätze

Version CO

Ausführung nur für die Kühlung, geeignet zur Erzeugung von Kaltwasser bis zu einer Mindesttemperatur von 4 °C.

Version BT

Ausführung für Niedertemperatur-Wasserversorger mit einem speziellen Kühlkreislauf, der den Betrieb mit Kaltwassersystemen zwischen +4 °C und -5 °C ermöglicht.

Version XL: extra leise Variante

Geräte in HA/XL, HE/XL Ausführung, sind serienmäßig mit der neuesten "Schweberahmen"-Technologie ausgestattet. Diese Technologie trennt vollständig die Verdichter von dem Hauptgehäuse, damit die Vibrationen und die Geräusche der Verdichter, nahezu beseitigt werden. Das Paket zur Geräuschreduzierung besteht aus einem speziellen Vibrationsdämpfern und einem akustischen Dämpfungssystem. Die Verdichter sind außerdem mit Schallschutzhauben zur Reduzierung der Geräusche ausgestattet. Die Grundplatte des sog. "Schweberahmens" ist vom Tragrahmen des Gehäuses durch Federschwingungsdämpfer zusätzlich getrennt. Innerhalb des Schweberahmens sind die Verdichter zusätzlich mit Gummischwingungsdämpfern auf der schwimmenden Grundplatte montiert. Das schwimmende Gehäuse ist aus verzinkten Stahlsandwichpaneelen hergestellt. Die Paneele sind mit Mikro perforierter Innenhaut und einem 50 mm dicken Schallschutz, mit hoher Dichte (40 kg/ m3) bestehend aus Mineralwolle, von Innen isoliert. Der gesamte Schweberahmen dient als Antivibrationsschutz und als zusätzliche Schalldämmung. Die Kältemittelleitungen der Verdichter von und zum Kältekreislauf sind mit flexiblen Leitungen, sogenannten "Anakondas" verbunden. Ebenfalls werden die hydraulischen Anschlüsse zum Plattenwärmetauscher auch mit flexiblen Leitungen angeschlossen. Die Kombination dieser oben genannten Systeme führt zu einer Gesamtlärmreduzierung im Bereich von 10-12 dB (A). Das Gerät wird mit Ventilatoren mit niedriger Drehzahl (ca. 600 U/min) geliefert.

Version LS: geräuscharme Variante

Diese Version ist akustisch isoliert. Kompressor und Wärmetauscher sind mit einer Ummantelung sowie Isoliermaterial einer hohen Dichte und einer schweren Bitumenschicht versehen.

Beschreibung der LDA luftgekühlten Kaltwassersätze

Gehäuse

Alle Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, Thermal-Expansionsventile mit externem Ausgleicher, Schrader-Ventil für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften).

Verdichter

Die Scroll-Verdichter sind spezielle High Performance Scrolltypen. Alle Größen sind mit Tandem-Verdichter ausgestattet. Diese Bauweise erlaubt den Anlagen bei teilweiser vergleichbarer Last mit unabhängigem Kältekreislauf eine höhere Leistungsfähigkeit. Die Verdichter sind mit Kurbelwannenheizung, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Quellwärmetauscher

Der Quellwärmetauscher besteht aus einem Register mit Kupferrohren und Aluminiumrippen. Die Dimension der Kupferrohre sind 3/8“ mit Aluminiumblättern mit 0,1 mm Wandstärke. Die Aluminiumblätter sind mechanisch mit den Kupferrohren verbunden und verbessern damit den Wärmeaustausch-Faktor. Diese Geometrie des Verflüssigers garantieren luftseitig einen niedrigen Druckverlust bei geringen Ventilatordrehzahlen (Verringerung der Geräuschbildung –Low Noise). Auf Wunsch kann zum Schutz des Verflüssigers ein Metallfilter außen angebracht werden.

Nutzerwärmetuscher

Die schweißgelöteten Platten des Nutzerwärmetauschers sind aus Edelstahl AISI 316. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Nutzer-Wärmetauscher ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen, die mit einer Frostschutzheizung (Optional) aus gerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

Ventilatoren

Die Ventilatoren sind Axialläufer mit tragflächengeformten Aluminiumrotorblättern. Sie sind statisch und dynamisch gewuchtet und mit einem Unfallschutzgitter ausgerüstet nach EN 60335. Die Ventilatoren sind schwingungsgedämpft mit Antivibrations- Gummidämpfer mit dem Gehäuse montiert. Die Ventilatoren (LS Versionen) sind mit 6-Polmotoren (900 min-1) installiert, die XL Ausführung ist mit 8 Polmotoren ausgestattet (8-Polmotoren, 600 min-1). Die direktangetriebenen Motoren sind mit einer Motorschutzeinrichtung durch eingebauten Temperaturregler versehen. Schutzart des Motors ist IP 54.

Mikroprozessor

Die Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Auf Rückfrage können einige Mikroprozessoren in ein Gebäudemanagementsystem (DDC; BMS) eingebunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS; LONWORKS; BACNET oder TREND- Protokolle.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE 73/23 und 89/336 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Die Schutzart der Schalttafel ist IP55. Alle Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Equipment ausgestattet: Wassereintrittssensor zur Regelung der Wassertemperatur (12°C), Frostschutzsensor in der Wasseraustrittseite am Verdampfer (7°C), Hochdruckschalter im Kältemittelkreislauf mit manuellem Reset, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Verdichter Thermischer Überstromschutzschalter, Ventilator Thermischer Überstromschutzschalter, Strömungswächter.
